PROVAR 6 U-D - Seria 114 Original

Giętarką Do Rur PROVAR 6 U-D - Seria 114

Giętarki do rur z 6 osiami do zginania rur wykonanych z średnicy do 114 mm

frecciaFill

Dane

PROVAR 6-114 U-D
Giętarki do rur PROVAR 6-114 U-D
PROVAR 6-114 U-D (Seria 114) to w pełni zautomatyzowana giętarka do rur z 6 osiami: zgięcia (oś Y), przesuw (oś X) i rotacja (oś Z) i przemieszczenie boczne przemieszczenie pozycjonera i walcówki (oś B1 i B2) i przemieszczenie góra-dół głowicy (oś A).

PROVAR 6-114 U-D może zginać rury o średnicy do 114 mm i ma dwa poziomy wyposażenia dla promienia stałego i zmiennego, lub trzech różnych stałych promieni.

Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.
PROVAR 6 U-D - Seria 114
Nazwa modeluPROVAR 6-114 U-D
Liczba osi6 osi (Y, X, Z, B1, B2 e A)
Przesuw rury- Zgięcie (oś Y)
- Przesuw (oś X)
- Rotacja (oś Z)
- Boczne przemieszczenie pozycjonera (oś B1)
- Przemieszczenie boczne walcówki (oś B2)
- Przemieszczanie góra-dół głowicy (oś A)
Średnica rur do zgięciaDo 114 mm

Dane techniczne

35
CHARAKTERYSTYKIU.M.PROVAR 6
Y max. szybkość gięcia°/1"35
Y Tolerancja+/- °0.1
X max. szybkość przesuwumm 1"650
X Tolerancja+/- mm0.1
Z max. szybkość rotacji zacisku°/1"180
Z Tolerancja+/- °0.1
B1 max. szybkość przesuwu mt/1"6
B1 Tolerancja+/- mm0.1
B2 max. szybkość przesuwu mt/1"6
B2 Tolerancja+/- mm0.1
A max. szybkość przesuwumt/1"4
A Tolerancja+/- mm0.1
Waga+/- Kg6500
ZDOLNOŚĆ
U.M.PROVAR 6
Rura okrągła R=42 Kg/mm²mm114x3
Promien gięcia R=42 Kg/mm²
Min. R środkowy 10 D
mm80x2
Rura okrągła, nierdzewkamm114x2
Rura okrągła, Al. Cu. Ot.mm114x4
Rura kwadratowa R=42 Kg/mm² mm80x80x4
Rura prostokątna, łatwy sposóbmm50x80x3
Rura prostokątna, trudny sposóbmm100x50x3
Pręt okrągły R=42 Kg/mm²mm55
Pręt kwadratowy R=42 Kg/mm²mm45x45
Skok wycofania wrzecionamm140
Max. kąt gięcia°195
Użyteczna długosc roboczamm3600
Przedłużka maszynymm1560

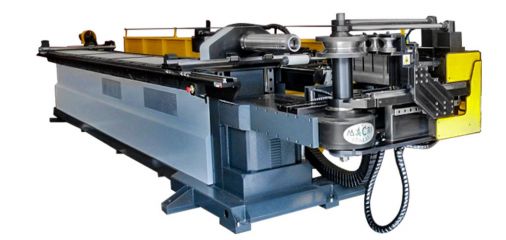

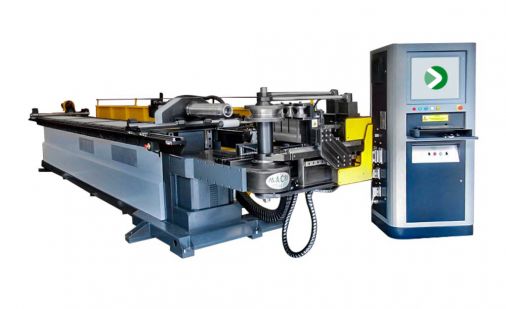

Zdjęcia

PROVAR 6 U-D - Seria 114
PROVAR 6 U-D - Seria 114
