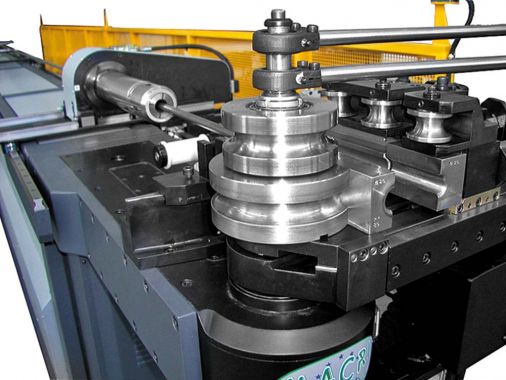

PROVAR 5-65 U-D Giętarki do rur PROVAR 5-65 U-D
PROVAR 5-65 U-D (Seria 65) to w pełni zautomatyzowana giętarka do rur z 5 osiami: zgięcia (oś Y), przesuw (oś X) i rotacja (oś Z) i przemieszczenie boczne pozycjonera i walcówki (oś B1 i B2).
PROVAR 5-65 U-D może zginać rury o średnicy do 65 mm i ma dwa poziomy wyposażenia dla promienia stałego i zmiennego, lub dwóch różnych stałych promieni.
Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.
PROVAR 5-65 U-D może zginać rury o średnicy do 65 mm i ma dwa poziomy wyposażenia dla promienia stałego i zmiennego, lub dwóch różnych stałych promieni.
Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.
| Nazwa modelu | PROVAR 5-65 U-D |
| Liczba osi | 5 osi (Y, X, Z, B1 e B2) |
| Przesuw rury | - Zgięcie (oś Y) - Przesuw (oś X) - Rotacja (oś Z) - Boczne przemieszczenie pozycjonera (oś B1) - Przemieszczenie boczne walcówki (oś B2) |
| Średnica rur do zgięcia | Do 65 mm |
Dane techniczne
| CHARAKTERYSTYKI | U.M. | PROVAR 5 |
| Y max. szybkość gięcia | °/1" | 80 |
| Y Tolerancja | +/- ° | 0.1 |
| X max. szybkość przesuwu | mm 1" | 650 |
| X Tolerancja | +/- mm | 0.1 |
| Z max. szybkość rotacji zacisku | °/1" | 360 |
| Z Tolerancja | +/- ° | 0.1 |
| B1 max. szybkość przesuwu | mt/1" | 12 |
| B1 Tolerancja | +/- mm | 0.1 |
| B2 max. szybkość przesuwu | mt/1" | 12 |
| B2 Tolerancja | +/- mm | 0.1 |
| Waga | +/- Kg | 4800 |
| CHARAKTERYSTYKI | U.M. | PROVAR 5 |
| Y max. szybkość gięcia | °/1" | 80 |
| Y Tolerancja | +/- ° | 0.1 |
| X max. szybkość przesuwu | mm 1" | 650 |
| X Tolerancja | +/- mm | 0.1 |
| Z max. szybkość rotacji zacisku | °/1" | 360 |
| Z Tolerancja | +/- ° | 0.1 |
| B1 max. szybkość przesuwu | mt/1" | 12 |
| B1 Tolerancja | +/- mm | 0.1 |
| B2 max. szybkość przesuwu | mt/1" | 12 |
| B2 Tolerancja | +/- mm | 0.1 |
| Waga | +/- Kg | 4800 |
