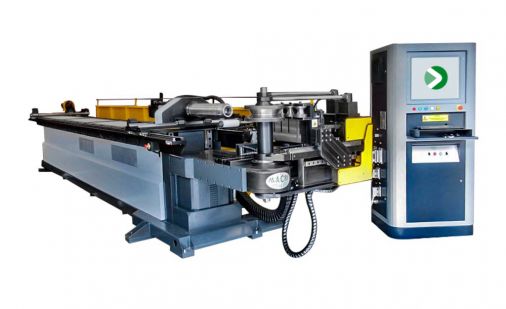

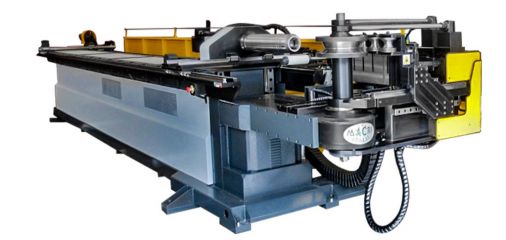

PROVAR 6-90 U-D Giętarki do rur PROVAR 6-90 U-D
PROVAR 6-90 U-D (Seria 90) to w pełni zautomatyzowana giętarka do rur z 6 osiami: zgięcia (oś Y), przesuw (oś X) i rotacja (oś Z) i przemieszczenie boczne przemieszczenie pozycjonera i walcówki (oś B1 i B2) i przemieszczenie góra-dół głowicy (oś A).
PROVAR 6-90 U-D może zginać rury o średnicy do 90 mm i ma dwa poziomy wyposażenia dla promienia stałego i zmiennego, lub trzech różnych stałych promieni.
Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.
PROVAR 6-90 U-D może zginać rury o średnicy do 90 mm i ma dwa poziomy wyposażenia dla promienia stałego i zmiennego, lub trzech różnych stałych promieni.
Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.
Nazwa modelu | PROVAR 6-90 U-D |
Liczba osi | 6 osi (Y, X, Z, B1, B2 e A) |
Przesuw rury | - Zgięcie (oś Y) - Przesuw (oś X) - Rotacja (oś Z) - Boczne przemieszczenie pozycjonera (oś B1) - Przemieszczenie boczne walcówki (oś B2) - Przemieszczanie góra-dół głowicy (oś A) |
Średnica rur do zgięcia | Do 90 mm |
Dane techniczne
CHARAKTERYSTYKI | U.M. | PROVAR 6 |
Y max. szybkość gięcia | °/1" | 45 |
Y Tolerancja | +/- ° | 0.1 |
X max. szybkość przesuwu | mm 1" | 650 |
X Tolerancja | +/- mm | 0.1 |
Z max. szybkość rotacji zacisku | °/1" | 180 |
Z Tolerancja | +/- ° | 0.1 |
B1 max. szybkość przesuwu | mt/1" | 6 |
B1 Tolerancja | +/- mm | 0.1 |
B2 max. szybkość przesuwu | mt/1" | 6 |
B2 Tolerancja | +/- mm | 0.1 |
A max. szybkość przesuwu | mt/1" | 4 |
A Tolerancja | +/- mm | 0.1 |
Waga | +/- Kg | 6500 |
ZDOLNOŚĆ | U.M. | PROVAR 6 |
Rura okrągła R=42 Kg/mm² | mm | 90x7 |
Promien gięcia R=42 Kg/mm² Min. R środkowy 10 D | mm | 80x2 |
Rura okrągła, nierdzewka | mm | 90x4 |
Rura okrągła, Al. Cu. Ot. | mm | 90x10 |
Rura kwadratowa R=42 Kg/mm² | mm | 60x60x3 |
Rura prostokątna, łatwy sposób | mm | 40x80x2 |
Rura prostokątna, trudny sposób | mm | 80x50x2 |
Pręt okrągły R=42 Kg/mm² | mm | 50 |
Pręt kwadratowy R=42 Kg/mm² | mm | 40x40 |
Skok wycofania wrzeciona | mm | 140 |
Max. kąt gięcia | ° | 195 |
Użyteczna długosc robocza | mm | 3600 |
Przedłużka maszyny | mm | 1560 |
