PROFAST 45 CN3 Gietarki do rur PROFAST 45 CN3

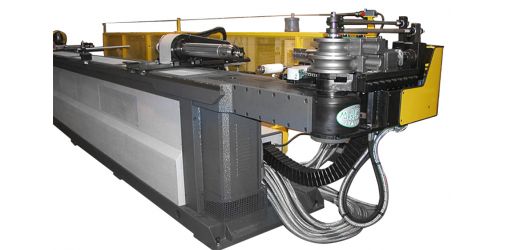

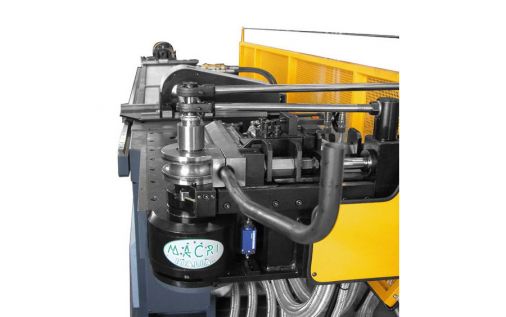

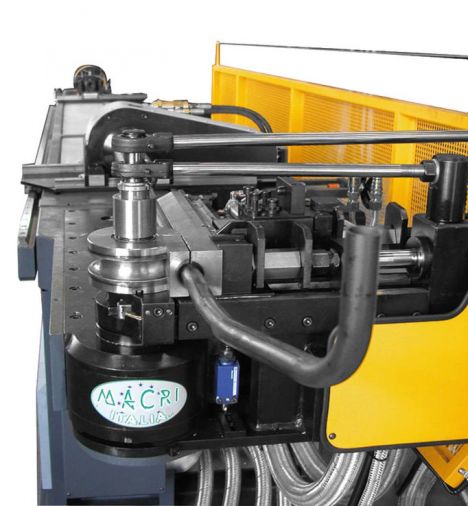

PROFAST 45 CN3 (Seria 45) to w pełni zautomatyzowana giętarka do rur z 3 osiami: zgięcia (oś Y), przesuw (oś X) i rotacja (oś Z). PROFAST 45 CN3 może zgiąć rurę o średnicy do 45 mm.
Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.
Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.

Nazwa modelu | PROFAST 45 CN3 |
Liczba osi | 3 oś (Y) |
Przesuw rury | - Zgięcie (oś Y) - Przesuw (oś X) - Rotacja (oś Z) |
Średnica rur do zgięcia | Do 45 mm |
Dane techniczne
CHARAKTERYSTYKI | U.M. | PROFAST |
Y max. szybkość gięcia | °/1" | 150 |
Y Tolerancja | +/- ° | 0.1 |
X max. szybkość przesuwu | mm 1" | 1000 |
X Tolerancja | +/- mm | 0.1 |
Z max. szybkość rotacji zacisku | °/1" | 450 |
Z Tolerancja | +/- ° | 0.1 |
Waga | +/- Kg | 3800 |
ZDOLNOŚĆ | U.M. | PROFAST |
Rura okrągła R=42 Kg/mm² | mm | 45x4 |
Rura okrągła, nierdzewka | mm | 40x3 |
Rura okrągła, Al. Cu. Ot. | mm | 45x5 |
Rura kwadratowa R=42 Kg/mm² | mm | 40x40x2 |
Rura prostokątna, łatwy sposób | mm | 30x45x2 |
Rura prostokątna, trudny sposób | mm | 40x35x2 |
Pręt okrągły R=42 Kg/mm² | mm | 30 |
Pręt kwadratowy R=42 Kg/mm² | mm | 25x25 |
Skok wycofania wrzeciona | mm | 60 |
Max. kąt gięcia | ° | 195 |
Użyteczna długosc robocza | mm | 3450 |
Przedłużka maszyny | mm | 1540 |
