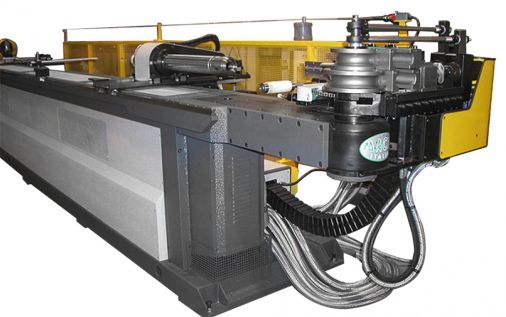

PROVAR 5 U-D - Seria 45 Original

Giętarką Do Rur PROVAR 5 U-D - Seria 45

Gietarki do rur z 5 osiami do zginania rur wykonanych z średnicy do 45 mm

frecciaFill

Dane

PROVAR 5-45 U-D
Gietarki do rur PROVAR 5-45 U-D
PROVAR 5-45 U-D (Seria 45) to w pełni zautomatyzowana giętarka do rur z 5 osiami: zgięcia (oś Y), przesuw (oś X) i rotacja (oś Z) i przemieszczenie boczne pozycjonera i walcówki (oś B1 i B2).

PROVAR 5-45 U-D może zginać rury o średnicy do 45 mm i ma dwa poziomy wyposażenia dla promienia stałego i zmiennego, lub dwóch różnych stałych promieni.

Montowane w standardzie:
- wymiennik ciepła;
- wczesne wysunięcie walcówki;
- automatyczne smarowanie walcówki.
PROVAR 5 U-D - Seria 45
Nazwa modeluPROVAR 5-45 U-D
Liczba osi5 osi (Y, X, Z, B1 e B2)
Przesuw rury- Zgięcie (oś Y)
- Przesuw (oś X)
- Rotacja (oś Z)
- Boczne przemieszczenie pozycjonera (oś B1)
- Przemieszczenie boczne walcówki (oś B2)
Średnica rur do zgięciaDo 45 mm

Dane techniczne

CHARAKTERYSTYKIU.M.PROVAR 5
Y max. szybkość gięcia°/1"150
Y Tolerancja+/- °0.1
X max. szybkość przesuwumm 1"1000
X Tolerancja+/- mm0.1
Z max. szybkość rotacji zacisku°/1"450
Z Tolerancja+/- °0.1
B1 max. szybkość przesuwumt/1"24
B1 Tolerancja+/- mm0.1
B2 max. szybkość przesuwumt/1"24
B2 Tolerancja+/- mm0.1
Waga+/- Kg4000
ZDOLNOŚĆ
U.M.PROVAR 5
Rura okrągła R=42 Kg/mm²mm45x4
Promien gięcia R=42 Kg/mm²
Min. R środkowy 10 D
mm35x2
Rura okrągła, nierdzewkamm40x3
Rura okrągła, Al. Cu. Ot.mm45x5
Rura kwadratowa R=42 Kg/mm²mm40x40x2
Rura prostokątna, łatwy sposób
mm30x45x2
Rura prostokątna, trudny sposóbmm40x35x2
Pręt okrągły R=42 Kg/mm²mm30
Pręt kwadratowy R=42 Kg/mm²mm25x25
Skok wycofania wrzecionamm60
Max. kąt gięcia°195
Użyteczna długosc roboczamm3450
Przedłużka maszynymm1540

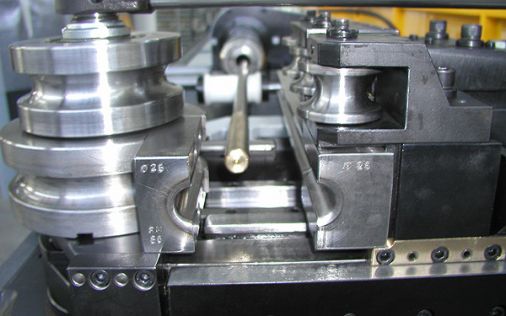

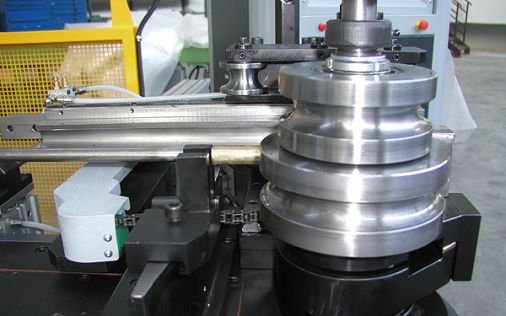

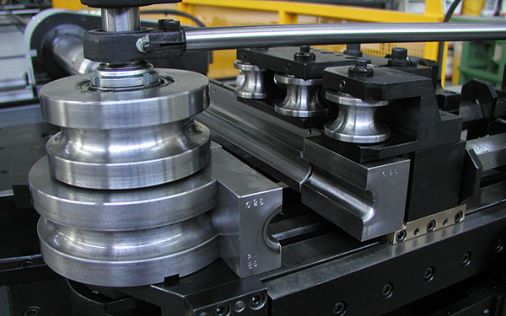

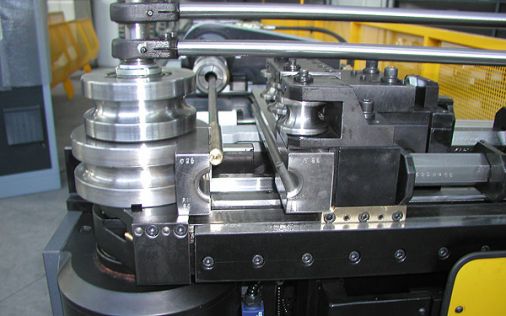

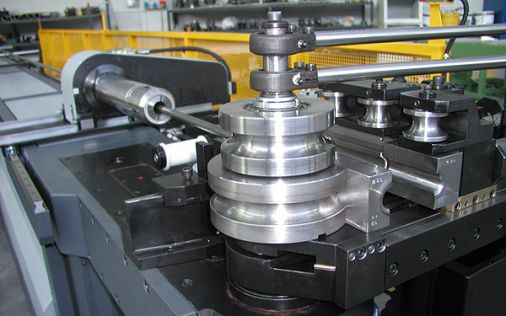

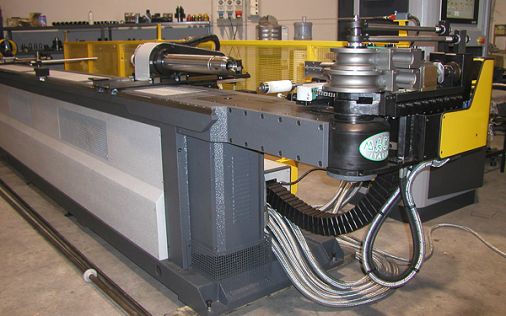

Zdjęcia

PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
PROVAR 5 U-D - Seria 45
